一(yi)、 微小(xiao)裂(lie)縫監測(ce)

1.設備選型

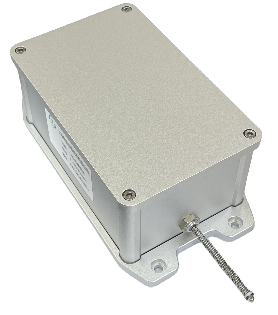

T-720型一體式裂縫計是一種智能型數據采集傳輸終端，采用頂出式設計，適合長期布設在混凝土結構物和其他材料結構物內及表面上，測量結構物伸縮縫或周邊縫的開合度(變形)，亦可用于測量土壩、土堤、邊坡、橋梁等結構物的位移、沉陷、應變、滑移等。

該產品體積小巧，安(an)裝簡單，鋁合金(jin)外殼，更加美觀(guan)，尤(you)其適合輕量化(hua)橋梁健康監(jian)(jian)測、房(fang)屋監(jian)(jian)測等涉及裂縫(feng)監(jian)(jian)測的項目，降低了現場敷(fu)設電(dian)纜的難度。內置大容量電(dian)池，理論上(shang)一小時(shi)一采一發情況(kuang)下(xia)可持續供(gong)電(dian)3年以(yi)上，也可通過后臺實(shi)時了解(jie)電池(chi)使(shi)用情況(kuang)，電池(chi)容量(liang)即將耗盡前只需(xu)要更換(huan)電池(chi)即可繼(ji)續使(shi)用。

一體(ti)式裂縫計安裝(zhuang)時(shi)可通過手機(ji)藍牙調試小(xiao)程序進行采樣上報頻率、IP端(duan)(duan)口、報警等信息的(de)設(she)置，也可通過云(yun)端(duan)(duan)管理平臺進行(xing)遠程設(she)置，是一款非常(chang)智能的(de)產品。

2.設(she)備安裝

安裝T-720時，首先找到需要測量的(de)裂縫，理想安裝位置裂縫位于頂桿底部往上1/4處，然后標(biao)記(ji)設備4個安裝孔(kong)位置，然后用M5螺絲固(gu)定(ding)將產品裂縫一側。

裂縫計(ji)擋板固定時需將設備頂桿頂回設備，長度約頂桿總長度的1/2，然后標記好螺絲孔(kong)位(wei)(wei)(wei)置，頂桿位(wei)(wei)(wei)置需位(wei)(wei)(wei)于(yu)擋板中(zhong)間，然后固定還擋板。

安(an)裝后(hou)可(ke)通過微(wei)信小程序(xu)，現場配置(zhi)每臺設備的IP端口，采集發送周期，查詢當前電量和信號強度。后(hou)期也可(ke)通過后(hou)臺管理系統進行遠(yuan)程的配置(zhi)修改。

T-720出廠均經過(guo)精(jing)密率(lv)定，出現故障需(xu)要廠家專(zhuan)業人員進行(xing)維修，用(yong)戶無需(xu)拆卸修理；

請勿將傳感器輸出(chu)線與電源動力線放置在一起(qi)傳輸，避免干擾源頭。

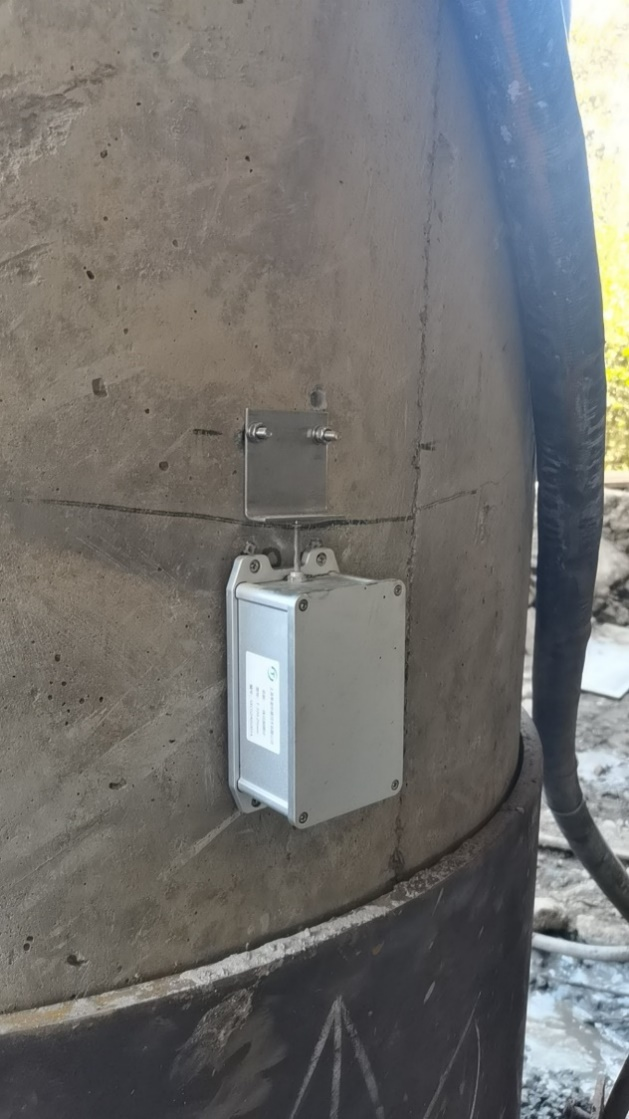

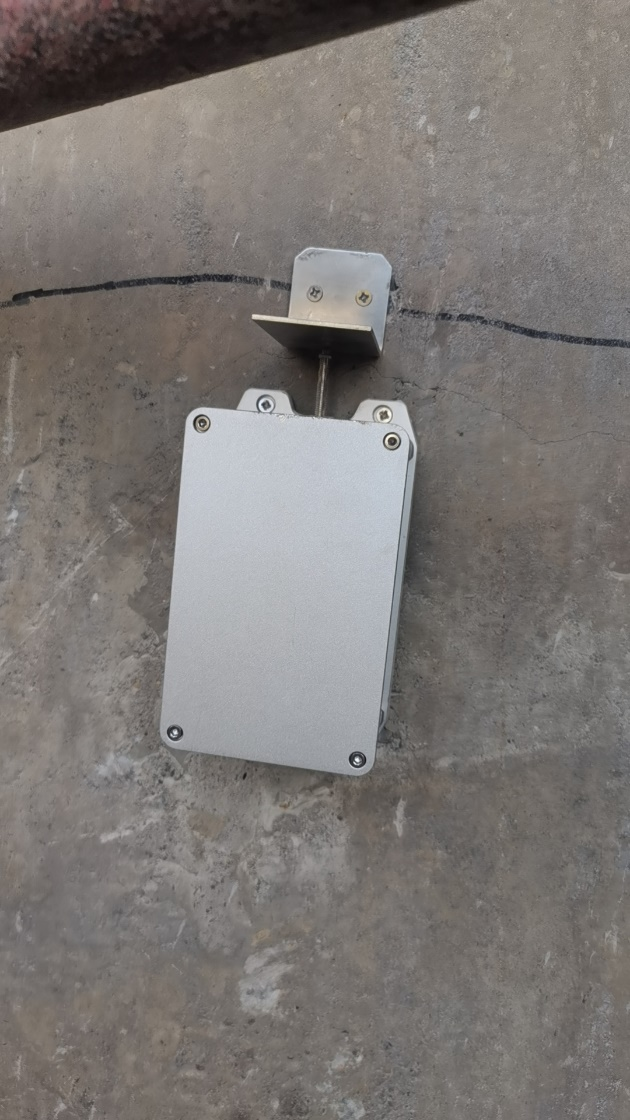

3.現場照片

二、大跨(kua)度裂縫監測

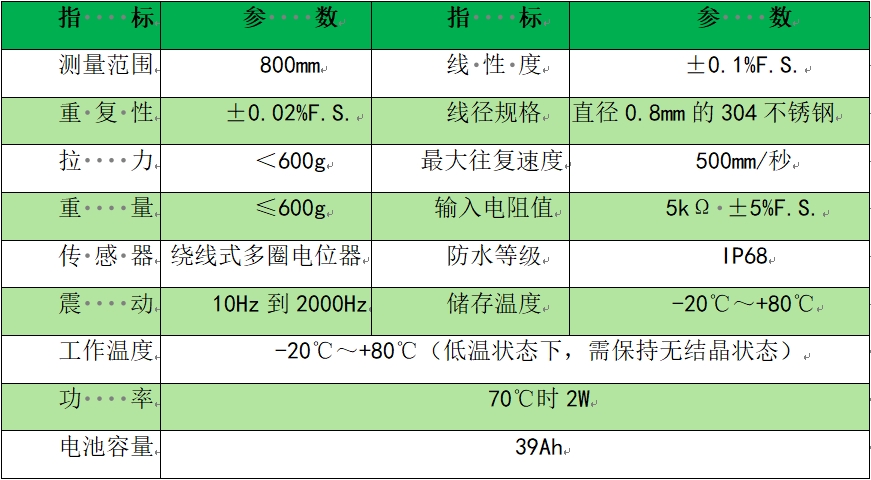

1.設備選型(xing)

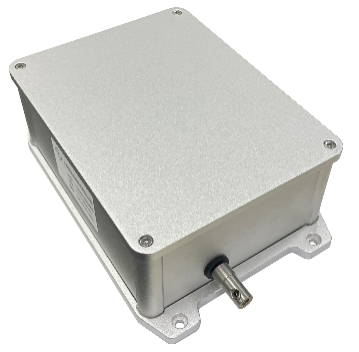

T-755型(xing)一體(ti)式拉(la)線位移計是由拉(la)線位移傳感器(qi)、低功耗數據采(cai)集終端組成(cheng)，拉線位移(yi)傳感器是直(zhi)(zhi)線位移傳感器在結構上的精(jing)巧(qiao)集(ji)成，充分結合了角(jiao)度傳感器和直(zhi)(zhi)線位移傳感器的優點，成為(wei)一(yi)款(kuan)結構緊(jin)湊、測量行程長、安裝空(kong)間尺寸(cun)小(xiao)、具有高精(jing)度測量的優良傳感器。

拉線位移傳感器有多種量程(cheng)和輸出信號可供選擇(ze)，行程從(cong)100mm至800mm不等，具有模擬電流信號mA:4-20mA，模擬電壓信號V1:0-5V，V2:0-10V和RS485數字信號輸出。滿足大行程、高精度各種信號需求。全防護外殼為鋁合金材質，更加美觀大方，拉繩可傾斜45°往外拉出，且不(bu)影響線性精度及其(qi)重復性。

適合長期布(bu)設在混凝土結構物和其他材料(liao)結構物內及(ji)表面上(shang)，測量結構物伸縮縫(feng)或周邊縫(feng)的(de)開(kai)合度(變形)，亦可用于測量土壩、土堤、邊坡、橋(qiao)梁等結(jie)構物(wu)的位移、沉陷、應變、滑移等。

殼體達IP68防(fang)水等級，可適用于各(ge)種潮濕環境。

2.設備安裝

安裝T-755時，首先將產品使用M5螺絲將其(qi)四個角固(gu)(gu)定在(zai)合適位置(zhi)。后將鋼纜拉出，跨過結構縫(feng)后在(zai)另一端用L型(xing)，Y型(xing)等支架將其(qi)固(gu)(gu)定。

請(qing)勿用手或是其(qi)它(ta)產品將鋼纜拉出(chu)并讓其(qi)瞬間自行彈回，此舉(ju)可能會造成鋼纜斷(duan)裂，傷害本體結構及(ji)人身(shen)安全。當手動拉出(chu)傳感器鋼纜時，應輕輕送回拉線頭，嚴禁松手使(shi)鋼纜自動收回；

傳感器鋼(gang)纜(lan)(lan)拉出(chu)量(liang)應在(zai)其有效長(chang)度范(fan)圍內工作，避免極限拉出(chu)，使鋼(gang)纜(lan)(lan)受力(li)過大遭受損傷；

如跨結構比較大(da)，鋼纜需要延長，可(ke)將前(qian)端(duan)鎖扣卸掉并使用(yong)夾具(ju)將延長鋼纜固(gu)定，此(ci)操作要格外注意。鋼纜太長會(hui)(hui)受外界動植物干(gan)擾，也會(hui)(hui)受熱脹冷縮影響，因此(ci)，最好采用(yong)φ32PVC管保護。

安裝后可通過微信小程序(xu)，現場(chang)配置每臺設(she)備(bei)的IP端(duan)口，采集發送周期，查(cha)詢當前電量(liang)和(he)信號(hao)強度。后(hou)期也可通過后(hou)臺管理系統(tong)進(jin)行遠(yuan)程的配置修改。

T-755出(chu)(chu)廠(chang)(chang)均經過(guo)精密率定(ding)，出(chu)(chu)現故障需(xu)要廠(chang)(chang)家專業人(ren)員進行維修(xiu)，用戶無需(xu)拆(chai)卸(xie)修(xiu)理(li)；

請勿將傳(chuan)感(gan)器輸出線與電(dian)源動力線放置在一起傳(chuan)輸，避免干擾源頭。

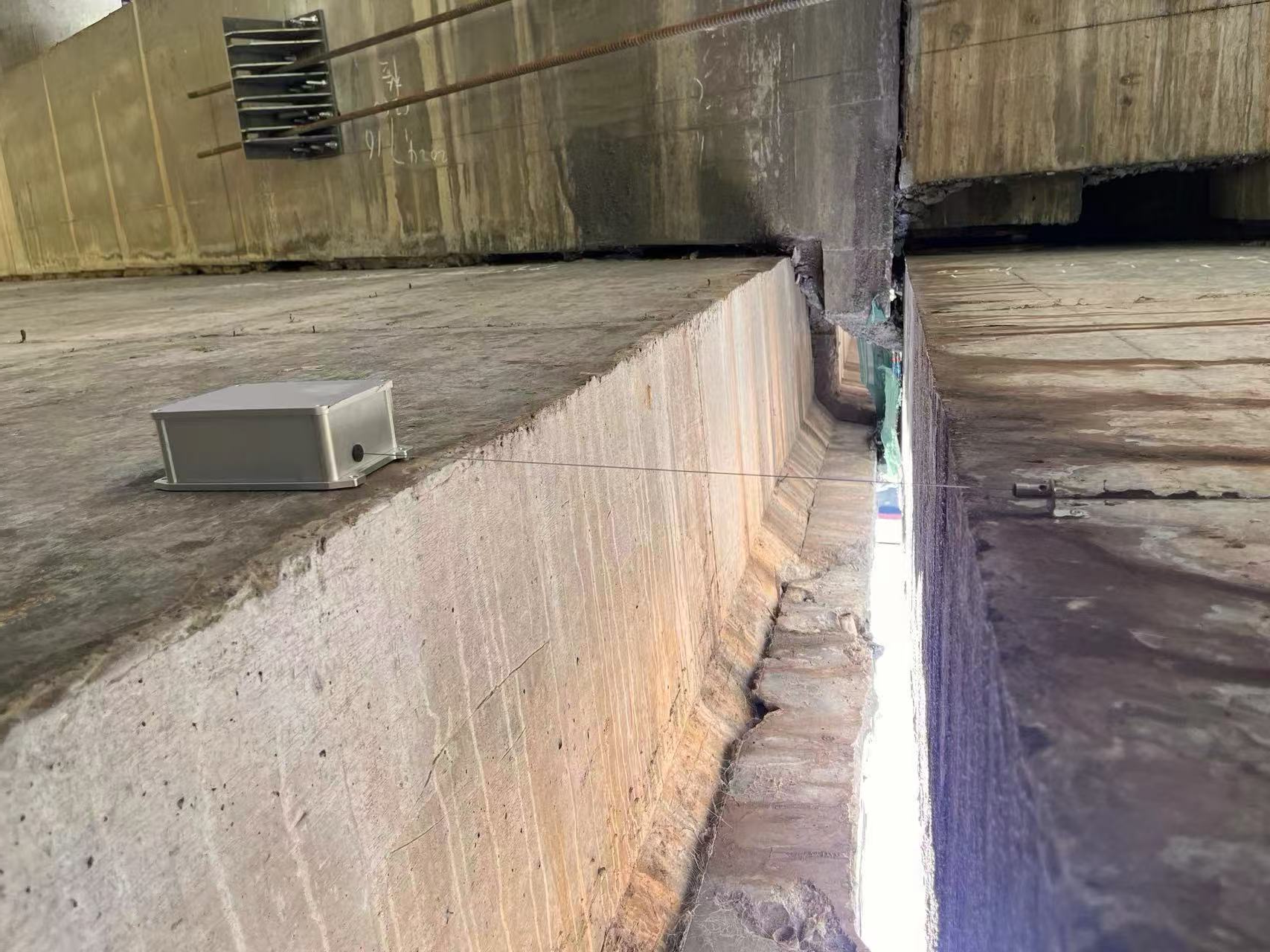

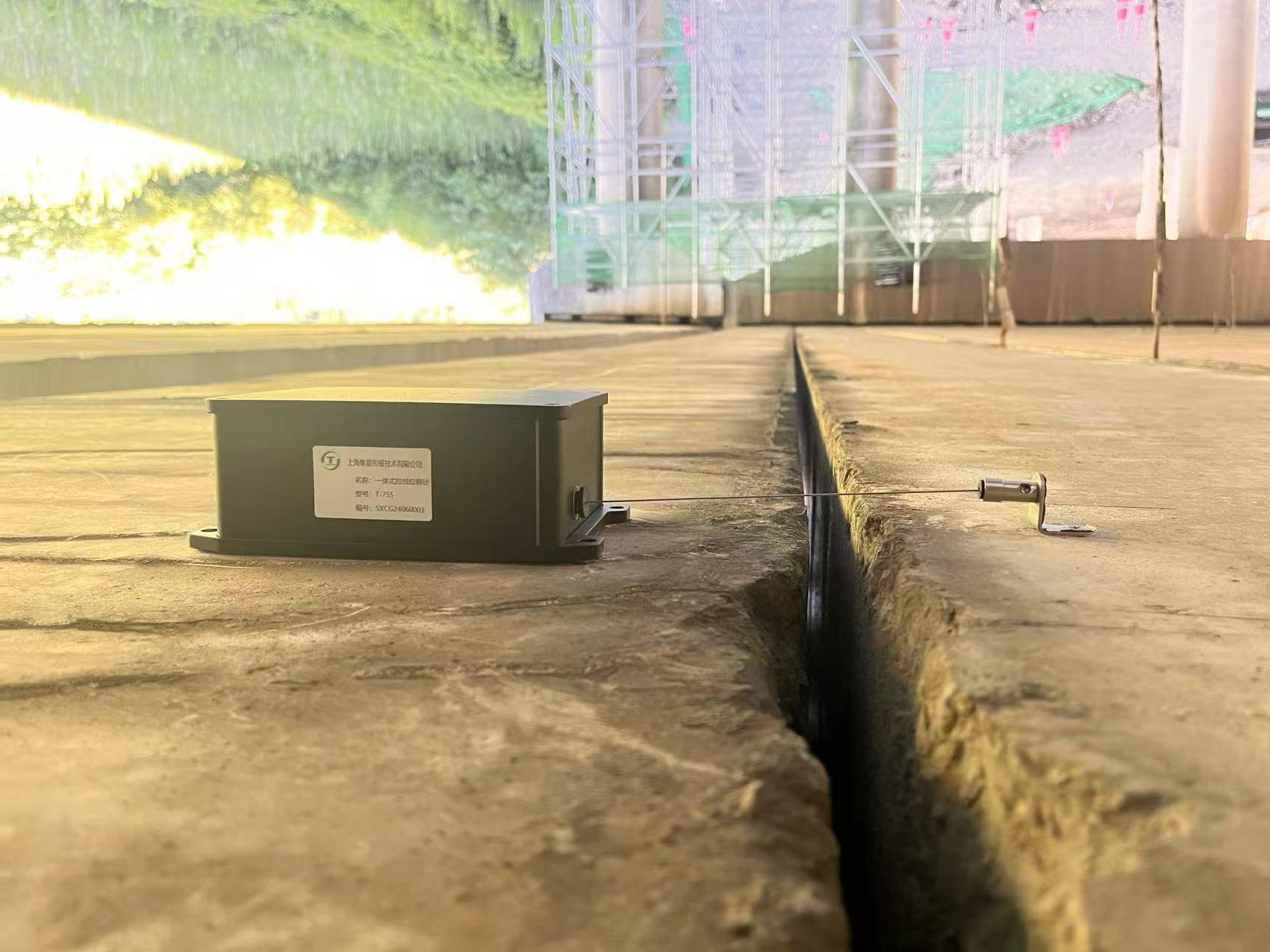

3.現場(chang)照(zhao)片

三、傾斜監測(ce)

1.設備選(xuan)型

2.設(she)備安裝

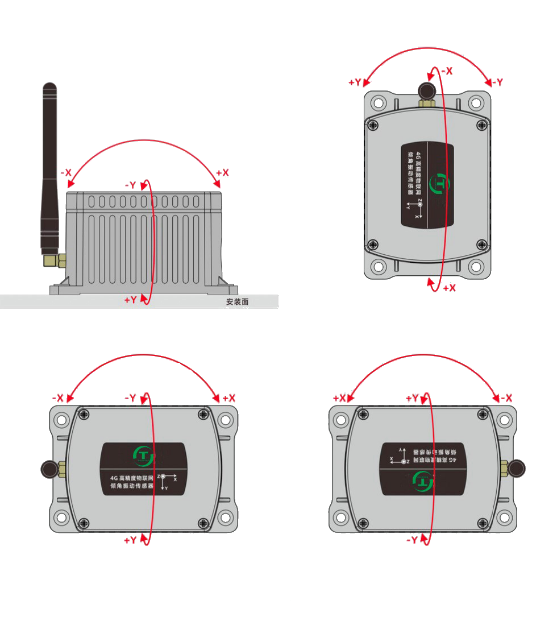

將產品使用螺絲將其四個(ge)角固定(ding)在合適位(wei)置，需注意安裝的方向，具體如下圖所示：
