采用不銹鋼制造的T-900型振弦式表面應變計，具有很高的精度和靈敏度、良好的防水性能、耐腐蝕性和長期穩定性。由四芯屏蔽電纜傳輸頻率和溫度電阻信號，頻率信號不受電纜長度的影響。

T-900型振弦式表面應變計可用于安裝在鋼結構及其它建筑物表面，以測量結構的應變，該型號應變計適合在惡劣的環境下長期監測建筑物的應變變化。本文主要向您介紹T-900型振弦式表面應變計在鋼結構表面和混凝土表面安裝時應該注意的內容。

圖1 - 振弦式表面應變計

鋼結構表面安裝振弦式表面應變計時要的注意事項

T-900系列應變計在鋼結構上安裝時，通常采用焊接安裝塊的方式。安裝時，要保證傳感器不受電流和高溫影響，否則傳感器將損壞。因此，傳感器的安裝應在焊接工作全部完成后進行，即先焊接安裝塊，再安裝傳感器。安裝塊由廠家成對提供，并附帶螺絲。焊接前先將待測點表面清理干凈，借助模擬傳感器固定安裝端塊位置，焊接后拆除模擬傳感器，再穿入應變針。請注意，穿入應變針后將卡箍預先套入。

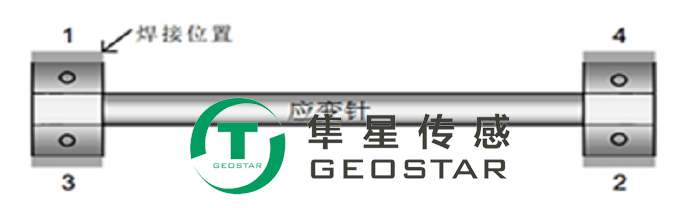

圖2 - 安裝塊的焊接順序及部位示意圖

焊接時應避免過熱，不能焊接平直端面，否則將影響儀器的拆裝。焊接完成后，可以使用濕毛巾對安裝塊降溫并去除焊渣，檢查調整兩端塊是否同心。如圖3示：

圖3 - 應變針安裝示意圖

將線圈卡在應變計中部，將卡箍套在線圈上擰緊。

先將應變計有V型槽的一端用螺釘固定，調節另一端使之達到預期的初始讀數，再用螺絲固定，調節方式見3.3應變計的調節方法。

圖4 - 應變針安裝完成示意圖

如果儀器需要保護，可根據現場環境自行制作。保護罩可采用不銹鋼材質，尺寸：240mm×80mm×40mm。

混凝土表面安裝振弦式表面應變計時應該注意哪些呢？

T-900系列應變計還可以測量混凝土表面的應變。安裝方法如下：

安裝塊底部擰好錨桿（錨桿為φ8mm螺紋鋼，長度6mm，出廠時廠家已經配好），利用直尺或模擬應變計定位，在合適的位置鉆出兩個深70mm，直徑為12mm的孔，將錨桿用速凝砂漿或環氧牢固的固定在鉆孔中，如圖所示：

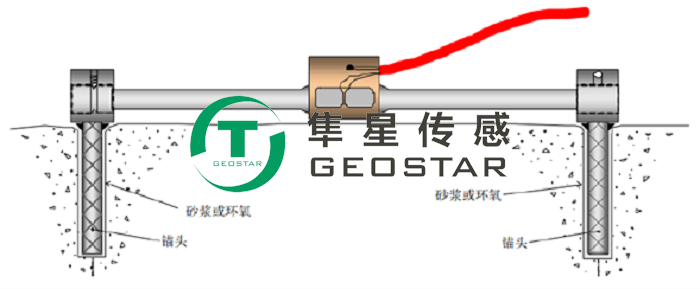

圖5 - 混凝土安裝示意圖

剩余部分安裝固定方式與鋼結構表面安裝方法相同。

混凝土表面安裝時，如現場不方便鉆孔，可使用環氧膠將標準的安裝塊直接粘合到混凝土表面。如果采用這種方法，必須將待測點周圍的雜物清理干凈，并清洗，以保證粘合牢固。

應變計是精密的監測儀器，所以在安裝時應該保護好儀器設備。以上就是T-900型振弦式表面應變計在鋼結構表面和混凝土表面的安裝方法，以及在安裝時應該注意的事項。
