磁致式靜力水準儀T-590是測量兩點間或多點間相對高程變化的精密儀器，主要用于大壩、核電站、高層建筑、礦山、滑坡、橋梁等垂直位移的監測。靜力水準儀系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上。



靜力水準儀安裝原理簡介

系統依據連通器原理，將被測沉降點及基準點用導壓水管串連，并在水管內充入導壓液體(SG溶液)，通過測量各沉降點與基準點之間的液面變化量，即可計算出各測點的沉降量。

本系統對各測點的容器埋設高程有一定要求，各測點容器高程差不應過大。測點容器由上下端蓋及有基玻璃罩組成，上端蓋安裝一個磁致伸縮式液位傳感器。當測點容器相對于基準容器和基準傳感器或任意測點容器之間產生沉降或隆起變化時，整個系統水平面會有所改變。多只磁致伸縮式靜力水準儀加之基準水位點，再與采集系統配合，就可組成一套完整的磁致伸縮式靜力水準沉降監測系統。

靜力水準儀安裝前檢查

該系統在送達用戶手中時，為運輸安全，傳感器已裝入傳感器保護罩內，保護罩和儲液筒已用螺栓連接在一起。在安裝前應先松開傳感器保護罩和儲液筒間的固定螺栓，使二者分離。（注意在傳感器和儲液筒間還有一水位顯示管相連，將其固定螺帽擰下，把它臨時固定在儲液筒壁）。

靜力水準儀安裝地板或安裝架的固定

安裝底板鋼板，測墩方式安裝時，安裝地板采用預埋方式固定，其側板朝下埋入混凝土中，安裝底板采用膨脹螺栓方式固定,其翻轉使用側板朝上即可。安裝地板主面的3個C9的孔用于固定3個MBX80螺栓，中心1個C11的孔用于測墩方式安裝時使用M10的膨脹螺栓與測墩固定。各測點的高程保持一致。

靜力水準儀安裝儲液筒

將所有容器安裝在相同的標高，這在監測程序開始前是非常重要的。將各托架用螺栓固定于設計的墻面上或者測墩上。托架可為一“L”形鋼板，一面有三孔，一面有兩孔。兩孔的一面用于和墻面或測墩相聯，三孔的一面用于和儲液筒底部相連。托架和墻面或測墩相聯可用直徑為10毫米的膨脹螺栓，每一螺栓應擰緊或者在螺紋間用少許環氧膠固定。各托架應處于同一水平位置。托架安裝完畢后，再在托架上安裝儲液筒。托架和儲液筒用三螺紋支撐桿相連，在儲液筒上面放一水平尺來抄平，調節螺紋支撐桿上的螺帽使儲液筒水平。

靜力水準儀連接通液管

通常在每個儲液筒的底部有兩通液孔（在出廠時用兩螺紋堵頭封住，如果此點只和兩個測點相連，可只卸一個通液孔），卸下螺紋堵頭，在原孔上安裝三通閥門（此配件已隨儀器配置）。在安裝三通閥門時應保證它和儲液筒的密封，可在三通閥門螺紋上纏生料帶或涂密封膠。安裝完三通閥門后，根據各測點間的距離，裁取通液管的長度。然后用通液管和三通上的接口相連，把各測點串聯在一起。

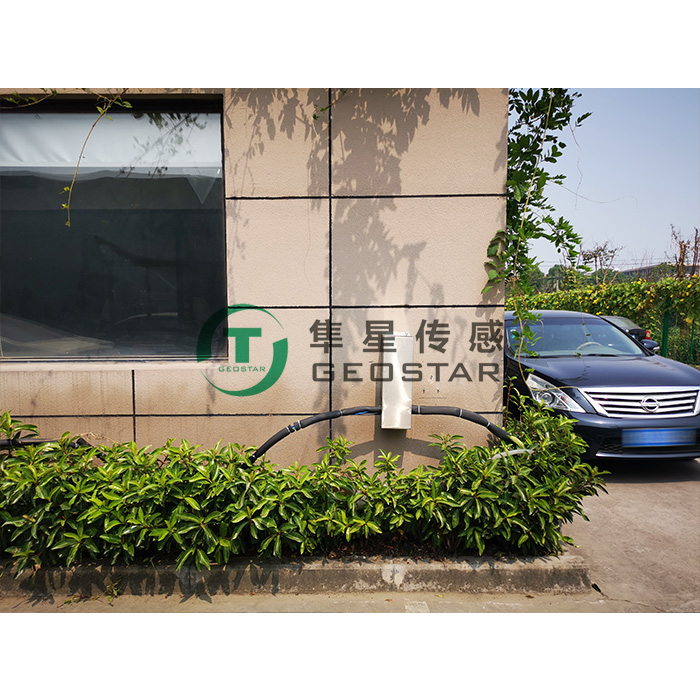

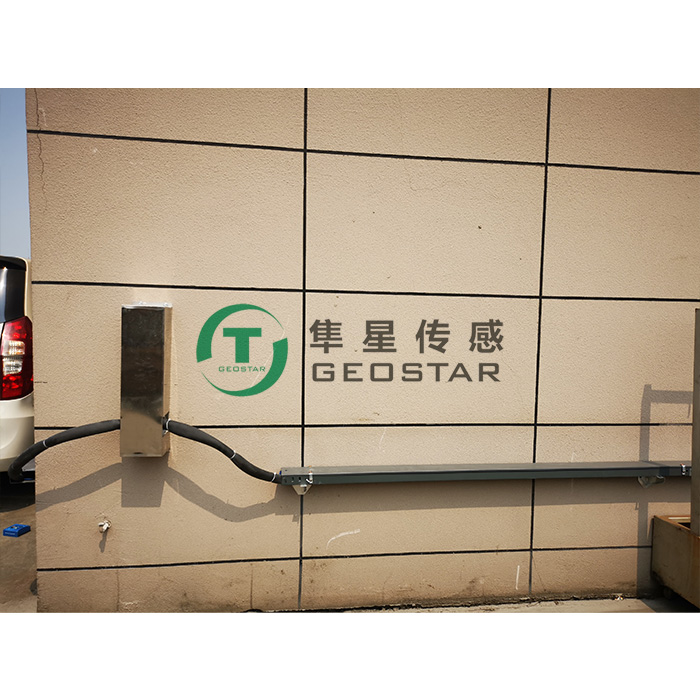

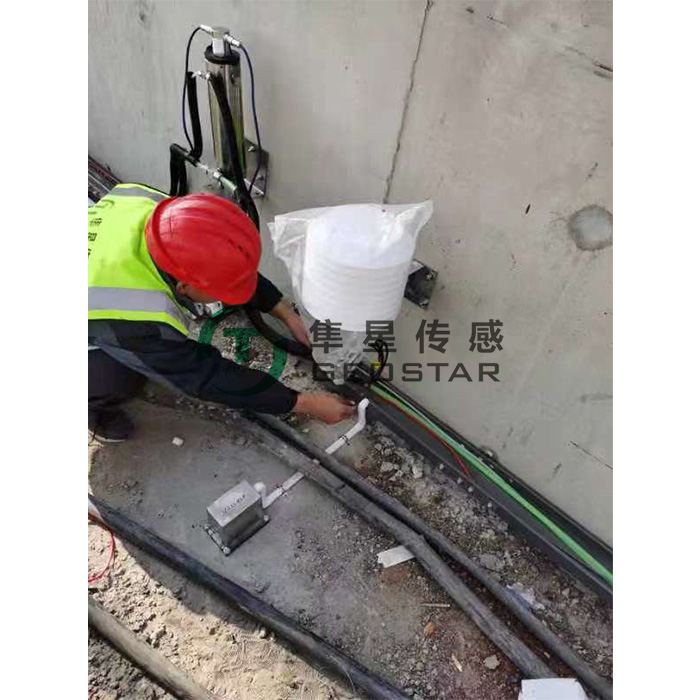

靜力水準儀系統充液

為避免結鈣，在系統內應充入純凈水，可通過任意儲液筒對系統充液。如果系統所處的環境溫度有可能下降到零度以下，應在純凈水中加入一定比例的防凍液。對于不需要防凍的地區，為防止系統液體滋生藻類，建議將待充入的液體內添加硫酸銅，添加的比例為0.05%-0.1%。硫酸銅不具有腐蝕性，且具有較好的防腐性能，同時可減少藻類的滋生。

操作時，必須排除通液管內的空氣或氣泡，這一點非常重要！若通液管中有氣泡或者是氣栓，將會因氣體或氣泡表面張力作用導致液體壓力不能準確傳遞到其他容器內，造成測量誤差或讀數的嚴重不穩定。因此在加液時應緩慢不間斷加入，可通過水位顯示管觀察系統內液位的高度。當液位距儲液筒口有10厘米左右時，停止充液。檢查系統的密封性能，觀察各接頭部位有無液體滲出。如無滲漏可進行下一步操作。
